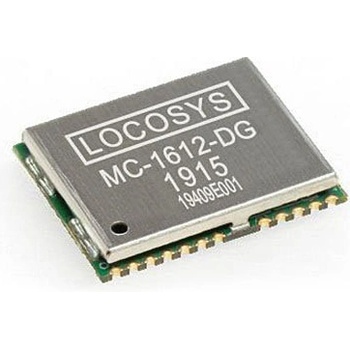

Locosys MC-1612-DG

MC-1612-DG GNSS modul s ADR/UDR funkcí automatického přepínání

LOCOSYS MC-1612-DG je jedno-pásmový multi-systém se základním procesorem ARM. Podporuje nejen GPS, GLONASS, BDS, GALILEO, QZSS a SBAS, obsahuje také flash paměť, TCXO, RTC krystal, LNA a SAW filtr a zabudované MEMS senzory (6-osový akcelerometr a gyroskop), 1-dírový tlakový (volitelný) Micro-Electro Mechanical Systems (MEMS) senzor, je vybavený softwarem DR. Rozšířený algoritmus Kalmanova filtru kombinuje data z GNSS a MEMS senzorů s funkcí vážení, která je závislá na kvalitě signálu GNSS. Dokáže překonat nepříznivé podmínky pro GNSS v městské zástavbě, tunelech nebo v garážích, kde software DR zvyšuje jeho přesnost a vyplňuje mezery. Podporuje třírozměrnou DR, standardní NMEA výstup, včetně výšky, sklonu… výstupní zprávy, plně podporuje různé požadavky na mapování.

Režim ADR, MC-1612-DG poskytuje velmi přesné polohování a vynikající navigaci výpočtem, nabízí přesnost polohování ve skutečném čase 1,5 m a velmi nízkou spotřebu. Software obsahuje funkce přijímání a zpracování dat ze zabudovaných senzorů spolu s externími signály pro rychlost otáčení kola a směr dopředu/dozadu, signály z vozu jsou používány k poskytování velmi dobré přesnosti během navigace. Poskytuje vysokou citlivost, nízkou spotřebu, velmi malý tvarový faktor a vynikající výkon.

Režim UDR, MC-1612-DG v prostředích se slabým signálem, jako jsou tunely, městská zástavba a podzemní prostory, kde není možné získat rychlost prostřednictvím vozu, bude režim UDR udržovat polohování pomocí zabudovaného MEMS. To znamená, že MC-1612-DG bude díky režimu UDR udržovat schopnost bezproblémového polohování i ve výše zmíněných prostředích.

Důležité: MC-1612-DG obsahuje oba GNSS/ADR/UDR | 3-v-1 bezproblémové polohování

MC-1612-DG nabízí funkce polohování s plným pokrytím i na místech se slabým signálem a udržuje velmi kvalitní výstup polohování pro vaše aplikace, a to i v náročném prostředí. Při používání MC-1612-DG získáte celou řadu výhod, řešení 3-v-1 pro bezproblémové polohování (můžete si vybrat, zda chcete mít fyzický výstup rychlosti nebo ne), šetří čas a úsilí a zvyšuje polohovací účinnost, která předčí vaše očekávání.

Charakteristika:

Podporuje GPS, GLONASS, GALILEO, BEIDOU, QZSS

Ovládá SBAS (WAAS, EGNOS, MSAS, GAGAN)

Zabudovaný LOCOSYS systém navigace výpočtem (ADR/UDR)

Zabudovaný MEMS senzor (3-osový gyroskop a 3-osový akcelerometr)

Podporuje MEMS vysokorychlostní aktualizace hrubých dat (až do 100 Hz)

Zabudovaný tlakový senzor (možnost)

Rychlé TTFF při nízké úrovni signálu

Skvělý proti-rušící výkon (díky vícestupňovému aktivnímu potlačení rušení)

Automatická konfigurace vstupu otáček/rychlosti

Podporuje přenášení senzorových dat přes UART port

Podporuje vstup počítadla ujeté vzdálenosti (pulzní kolečko)

Podporuje ADR/UDR automatickou kalibraci s rychlým učením

Malý tvarový faktor 16 x 12,2 x 2,4 mm

SMD typ, v souladu s RoHS

LOCOSYS IATF 16949 kontrola kvality    Specifikace:

• Model: MC-1612-DG
• Vstupní napětí: 3.0V - 4.3V
• Satelitní systém: GPS + (GLONASS, GALILEO), bebo BEIDOU a QZSS
• Rozhraní: UART / CAN BUS / USB
• Spotřeba energie (mA): TBD
• VB (uA): TBD
• Provozní teplota (° C): -40 ~ 85
• Rozměry (mm): 16 x 12.2 x 2.4 mm

Použití:

Autonomní řízení vozidla

Autonomní vozidlo (ex: AVN/T-BOX/HUD)

Internet vozidel

Vzdušné stroje bez lidské posádky

Přesné polohování

Ruční zařízení

AGV robotika l systém V2V/V2X

Geografická měření

Body geografického průzkumu

Sledovací zařízení

Japan UDR road test

LOCOSYS Technology Inc. založená v roce 2005 na Taiwanu poskytuje hardwarové a softwarové služby v rámci Globálního navigačního satelitního systému (GNSS), bezdrátové komunikaci, zabudovaných elektronických systémů pro letectví, automobily a jiné uživatele.

LOCOSYS Technology udržuje silný vývojářský a výzkumný tým v oblasti softwaru, hardwaru a systémové integrace. Společnost je kvalifikovaným dodavatelem pro výrobce 1. a 2. úrovně v automobilovém průmyslu a poskytuje řešení a služby pro různé další trhy.

Dokumenty:

MC-1612-DG_datasheet_v0.83

MC-1612-DG Product Brief

Uvedené ceny platí pro vzorové objednávky. Pro hromadné objednávky (100+ kusů) nás prosím kontaktujte.
